Livre blanc : Dosage industriel

Ce livre blanc s’adresse aux techniciens, automaticiens et responsables de production souhaitant maîtriser les principes fondamentaux du dosage industriel : choix des technologies, critères de sélection, et implémentation des séquences d’automatisation.

✅ INTRODUCTION

Dans les processus industriels modernes, le dosage est une étape critique qui conditionne directement la qualité, la répétabilité et la traçabilité de la production. Choisir la bonne technologie de dosage n’est pas une décision anodine : elle impacte la précision des formules, la complexité de l’installation, les coûts de maintenance et les exigences réglementaires.

On distingue trois grandes familles de technologies, chacune reposant sur un principe de mesure fondamentalement différent :

• Le dosage pondéral, par pesage (gain de poids) ou dépesage (perte de poids)
• Le dosage par débitmètre, massique ou volumétrique
• Le dosage par comptage — tours de vis, cycles d’écluse, etc.

Ce livre blanc détaille chaque technologie, leurs conditions d’emploi, puis présente les séquences d’automatisation typiques d’un système de dosage industriel, avec les paramètres clés à maîtriser.

✅ LE DOSAGE PONDÉRAL

Le dosage pondéral repose sur la mesure directe de la masse du produit dosé. C’est la méthode de référence dans toutes les industries où la précision et la traçabilité sont des exigences non négociables : peinture, vernis, chimie fine, pharmacie, agroalimentaire haut de gamme.

1 — Le pesage (gain de poids)

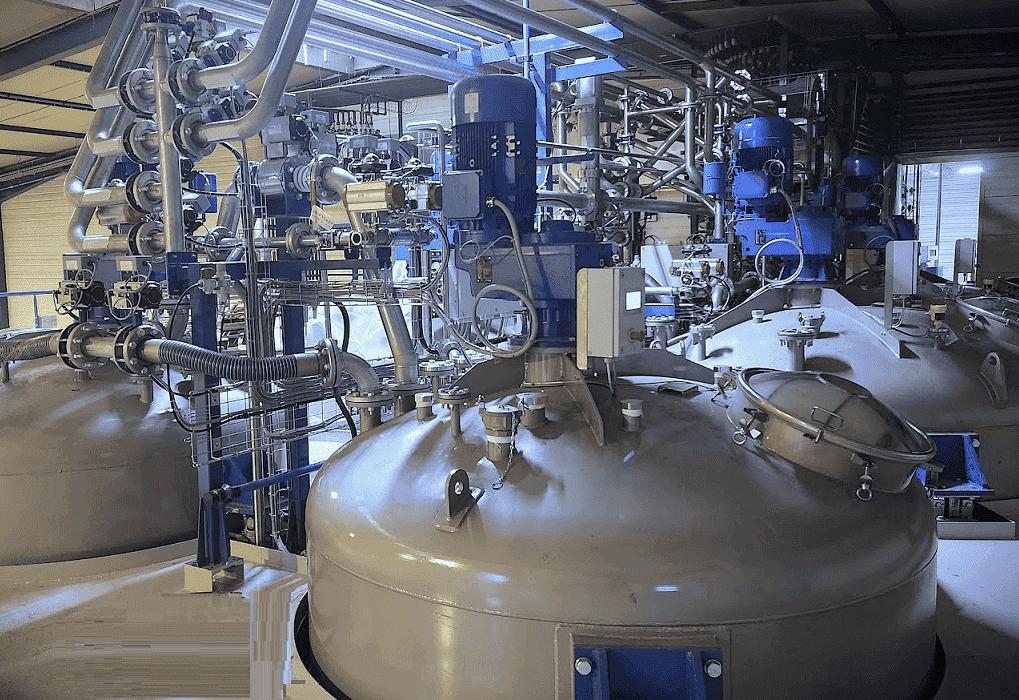

Dans ce mode, la cuve ou le contenant repose sur une chaîne de pesage. Le système mesure l’augmentation de masse au fur et à mesure que le produit est ajouté, jusqu’à atteindre la consigne. L’automatisme pilote la vanne ou la pompe d’alimentation et ralentit le flux en approche de la cible pour garantir la précision finale.

2 — Le dépesage (perte de poids)
Ici, c’est le réservoir source qui est posé sur la chaîne de pesage. Le système mesure la diminution de masse du réservoir d’alimentation. La quantité réellement sortie est connue avec précision, indépendamment du comportement hydraulique en aval.

La chaîne de pesage : points de vigilance
Un système de pesage industriel comprend systématiquement :

• Les capteurs de pesage (jauges de contrainte), dimensionnés selon la tare morte et la charge maximale
• La boîte de jonction, qui centralise les signaux des capteurs et permet l’ajustage de la somme pondérée
• Le transmetteur de poids (ou indicateur de pesage), qui convertit le signal en valeur exploitable par l’automate

La cuve doit être mécaniquement isolée du reste de l’installation par des manchettes souples (tuyauteries flexibles, câbles électriques non tendus). Toute contrainte mécanique parasite — tuyau rigide, agitateur mal équilibré, appui accidentel — fausse directement la mesure. Le câblage doit utiliser des câbles blindés pour éviter les interférences électromagnétiques.

Avantages
✔ Très haute précision, indépendante de la densité, de la viscosité ou de la température du produit
✔ Traçabilité native : chaque dosage est enregistré en unité de masse réelle
✔ Technologie universelle, applicable aux liquides, pâtes et poudres
✔ Référence dans les industries réglementées (pharma, cosmétique, peinture industrielle)

Inconvénients
✘ Mise en œuvre mécanique plus complexe : isolation de la cuve, manchettes souples, vérification des contraintes résiduelles
✘ Chaîne de mesure sensible : blindage obligatoire, risque de parasites électromagnétiques
✘ Sur une cuve en pesage, il est impossible de doser plusieurs produits simultanément
✘ Coût d’installation et de maintenance plus élevé qu’une solution volumétrique ou par comptage

✅ LE DOSAGE PAR DEBITMÈTRE

Le débitmètre mesure le flux de produit circulant dans une tuyauterie. Contrairement au pesage, la mesure est réalisée sur la ligne d’alimentation et non sur la cuve receveuse.

1 — Débitmètre massique (Coriolis)
Le débitmètre Coriolis mesure directement la masse du produit en transit en exploitant l’effet d’inertie généré par le flux dans un tube vibrant. Il fournit simultanément la masse, le volume et la densité instantanée du produit.
C’est la solution la plus précise de cette famille, avec des performances qui peuvent s’approcher du dosage pondéral. Son coût est toutefois significatif — il s’agit de l’équipement le plus onéreux de cette catégorie.

2 — Débitmètre volumétrique
Le débitmètre volumétrique (magnétique, à turbine, électromagnétique…) mesure un volume de produit. Pour en déduire une masse, il est impératif de connaître et de maîtriser la densité du produit avec précision.
C’est là que réside la principale fragilité de cette technologie : la densité d’un produit peut varier selon la température, le lot de matière première ou la teneur en eau. Une dérive de densité non détectée se traduit directement par une erreur de dosage.

Points d’attention spécifiques à l’installation
Le débitmètre doit être installé sur une tuyauterie toujours pleine. Toute présence d’air ou de bulles génère des impulsions parasites et fausse la mesure — ce point est souvent sous-estimé lors de la conception.
Par ailleurs, le débitmètre comptabilise ce qui passe dans la ligne, pas ce qui arrive dans la cuve. En cas de fuite, d’accumulation dans un tronçon ou d’un problème de vanne, la cuve peut recevoir une quantité différente de ce que le débitmètre a mesuré.

Avantages
✔ Permet de doser plusieurs produits simultanément dans une même cuve (si compatibilité chimique)
✔ Installation plus simple : montage sur tuyauterie, sans isolation mécanique de la cuve
✔ Le débitmètre Coriolis offre une très bonne précision et donne accès à la densité en temps réel
✔ Solution adaptée aux liquides fluides à mi-visqueux

Inconvénients
✘ Le débitmètre volumétrique exige une densité produit stable et connue — toute dérive génère une erreur
✘ Nécessite une tuyauterie constamment pleine : les poches d’air provoquent des erreurs de comptage
✘ Ne garantit pas que la quantité mesurée est bien arrivée dans la cuve cible
✘ Le débitmètre Coriolis est coûteux à l’achat et à la maintenance
✘ Moins adapté aux produits visqueux, chargés ou contenant des matières en suspension
✘ Besoin de valider le débitmètre en fonction de la nature du fluide. Exemple : un débitmètre électromagnétique ne fonctionne que pour les liquides conducteurs.

✅ LE DOSAGE PAR COMPTAGE

Le dosage par comptage repose sur un principe simple : une quantité unitaire répétable est dosée à chaque cycle ou chaque tour de l’organe de dosage. On retrouve principalement :

• Les vis de dosage (doseurs à vis sans fin) : comptage du nombre de tours
• Les écluses rotatives (roues cellulaires) : comptage du nombre de rotations
• Les pompes doseuses (à membrane, à piston) : comptage de cycles
• Les systèmes à godets, palettes ou pistons doseurs

La logique est toujours identique : on considère que chaque tour ou chaque cycle correspond à un volume constant. La précision dépend entièrement de la constance de ce remplissage unitaire.

Précision et facteurs d’erreur
Plusieurs paramètres peuvent remettre en cause la constance du remplissage :

• Le niveau dans le silo source influence la pression sur l’organe de dosage : une trémie pleine dose différemment d’une trémie en fin de vidange
• La granulométrie, la fluidité et l’humidité du produit modifient le volume réel dosé à chaque cycle
• L’usure mécanique de la vis ou de l’écluse génère une dérive silencieuse, difficile à détecter sans vérification périodique

Il est fortement recommandé de valider régulièrement la constante de dosage par une pesée de contrôle, et d’anticiper les recalages lors de changements de lots ou de conditions process.

Avantages
✔ Technologie économique, simple à installer et à maintenir
✔ Robuste mécaniquement, peu sensible aux conditions environnementales
✔ Bien adaptée aux matières sèches, granulaires et aux débits importants

Inconvénients
✘ Précision modeste (typiquement 3 à 5%) — insuffisante pour les formulations critiques
✘ La précision dépend du taux de remplissage de l’organe, lui-même influencé par le niveau en trémie
✘ Aucune traçabilité en masse réelle : on enregistre des cycles, pas des kilogrammes
✘ Nécessite des recalages réguliers en cas de changement de lot matière ou d’usure mécanique

✅ TABLEAU COMPARATIF SYNTHÉTIQUE

* Le débitmètre volumétrique est généralement économique, mais un débitmètre Coriolis massique représente un investissement significatif.

Le choix d’une technologie de dosage engage l’entreprise sur plusieurs niveaux : qualité produit, conformité réglementaire, coût total de possession et évolutivité du système.

Le dosage pondéral représente un investissement initial plus élevé que les solutions volumétriques ou par comptage. Mais il s’impose comme la seule technologie capable de garantir simultanément :

• Une précision indépendante des caractéristiques variables du produit
• Une traçabilité native en unité de masse réelle, exploitable pour l’ERP, les bilans matière et les audits qualité
• Une base fiable pour la détection des dérives process et la réduction des pertes matière

Dans les industries où la formule est un actif stratégique — peinture, vernis, chimie de spécialité, cosmétique —, le surcoût du pesage est généralement amorti rapidement par la réduction des non-conformités, des retouches et des pertes en bout de ligne.

✅ SÉQUENCE TYPE D’UN DOSAGE AUTOMATISÉ

Choisir la bonne technologie de dosage est une chose. Encore faut-il que les séquences d’automatisation qui la pilotent soient correctement conçues : c’est souvent là que se joue la différence entre une installation précise et fiable sur le long terme, et une installation qui dérive ou génère des non-conformités en production. Fort de près de trente ans d’expérience dans l’automatisation de systèmes de dosage industriel, Decobecq Automatismes vous dévoile ses bonnes pratiques de conception.

Que l’on travaille en pondéral ou par débitmètre, une séquence de dosage suit toujours la même logique d’enchaînement. Cette rigueur dans l’ordre des actions est indispensable : elle garantit la précision du dosage, la protection des équipements et la traçabilité du lot.

Étape Action Détail

⚠ Remarque 1 — Pseudo-petite vitesse sans variateur
Lorsque l’équipement maître n’est pas équipé de variateur de fréquence, il est possible de simuler une petite vitesse en arrêtant brièvement l’équipement juste avant la fin du dosage. L’inertie du flux crée un effet de débit réduit qui améliore la précision finale.
Attention cependant à ne pas arrêter l’équipement trop tôt : si la mesure n’atteint pas le seuil Consigne − Erreur de jetée, la séquence se bloque. Cette méthode fonctionne bien sur les liquides, mais est moins fiable sur les poudres du fait de l’inertie plus imprévisible.

⚠ Remarque 2 — Séquence de redosage en cas de tolérance basse
Lorsque le contrôle de tolérance détecte un sous-dosage, il est possible de déclencher automatiquement (ou sur validation opérateur) une séquence de complément :
1 — Ouverture des vannes + démarrage de l’équipement maître pendant une temporisation ON (x secondes)
2 — Arrêt de l’équipement + temporisation OFF (x secondes)
3 — Contrôle de tolérance, puis rebouclage en 1 si nécessaire
Cette séquence permet de rattraper un sous-dosage sans intervention manuelle sur le produit, tout en maintenant la traçabilité du lot.

Autocorrection de l’erreur de jetée

Un point souvent négligé en phase de conception, mais très utile en production : l’autocorrection automatique de l’erreur de jetée (queue de chute).

Principe
À chaque fin de dosage, l’automate enregistre l’écart entre la consigne et la mesure finale, et réinjecte une fraction de cet écart — généralement 50 % — dans le paramètre d’erreur de jetée pour le dosage suivant. Au fil des cycles, le paramètre converge automatiquement vers la valeur réelle sans intervention de l’opérateur.

Exemple concret
Consigne = 100 kg | Erreur de jetée paramétrée = 4 kg | Mesure finale = 98 kg
Correction appliquée : 4 − (100 − 98) / 2 = 3 kg
Au dosage suivant, l’arrêt du flux sera anticipé un peu plus tard. Au fil des cycles, la précision s’améliore progressivement sans action manuelle.

Deux points de vigilance critiques
1. Encadrer la plage d’autocorrection. Il est indispensable de limiter l’autocorrection à une plage admissible (par exemple ± 5 % de la consigne). Sans ce garde-fou, un événement exceptionnel — un opérateur qui monte sur la cuve pendant un dosage, un choc mécanique — peut générer une mesure aberrante et corrompre durablement le paramètre d’erreur de jetée.

2. L’autocorrection peut masquer des dérives process. C’est le risque le moins visible. Sur des dosages de poudres, les tuyauteries ont tendance à s’encrasser progressivement : rétention dans les coudes, colmatage partiel d’une vis ou d’un transport pneumatique. L’autocorrection va compenser cette perte de débit dosage après dosage, et les résultats resteront dans les tolérances… jusqu’au jour où la tuyauterie se bouche complètement.

Un suivi régulier de l’évolution du paramètre d’erreur de jetée est donc recommandé : une dérive progressive de ce paramètre est souvent le premier signal d’une dégradation mécanique ou d’un encrassement à traiter.

✅ CONCLUSION

Il n’existe pas de technologie de dosage universellement supérieure — chaque solution répond à un équilibre spécifique entre précision requise, nature du produit, contraintes d’installation et budget.

Le dosage pondéral s’impose lorsque la précision et la traçabilité sont non négociables. Le débitmètre Coriolis constitue une alternative pertinente pour les liquides fluides avec exigence de multi-dosage simultané. Le comptage reste la solution d’entrée de gamme, à réserver aux applications où une précision de 3 à 5 % est acceptable et où la traçabilité n’est pas une exigence critique.

Quelle que soit la technologie retenue, la qualité de la séquence d’automatisation — gestion des queues de chute, protection contre les coups de bélier, autocorrection maîtrisée — fait souvent la différence entre une installation qui tient ses performances dans le temps et une installation qui dérive silencieusement.
